Описание
Модель: РРХ-606
Серия: РРХ
Ассортимент продукции: Промышленные инструменты
- Конструкция полого плунжера позволяет использовать как тянущее, так и толкающее усилие.
- Двойное действие для быстрого втягивания
- Никелированная плавающая центральная трубка для увеличения долговечности продукта.
- Покрытие из запеченной эмали для повышения коррозионной стойкости
- Резьба воротника для легкой фиксации
- Предохранительные клапаны предотвращают повреждение в случае избыточного давления
- Грязесъемник плунжера снижает загрязнение, продлевая срок службы цилиндра
- Закаленный и хромированный поршень снижает износ и коррозию
- Направляющее кольцо из закаленной легированной стали устраняет избыточный ход и обеспечивает поддержку для уменьшения износа от нецентральных нагрузок.
- Высокопрочный композитный подшипник обеспечивает поддержку нецентральных нагрузок без повреждения стенок цилиндра.
- Промышленное U-образное уплотнение предотвращает дорогостоящие утечки
Думайте о безопасности
Заявленные производителем значения нагрузки и хода являются максимальными безопасными пределами. Хорошая практика поощряет использование только 80% этих оценок!

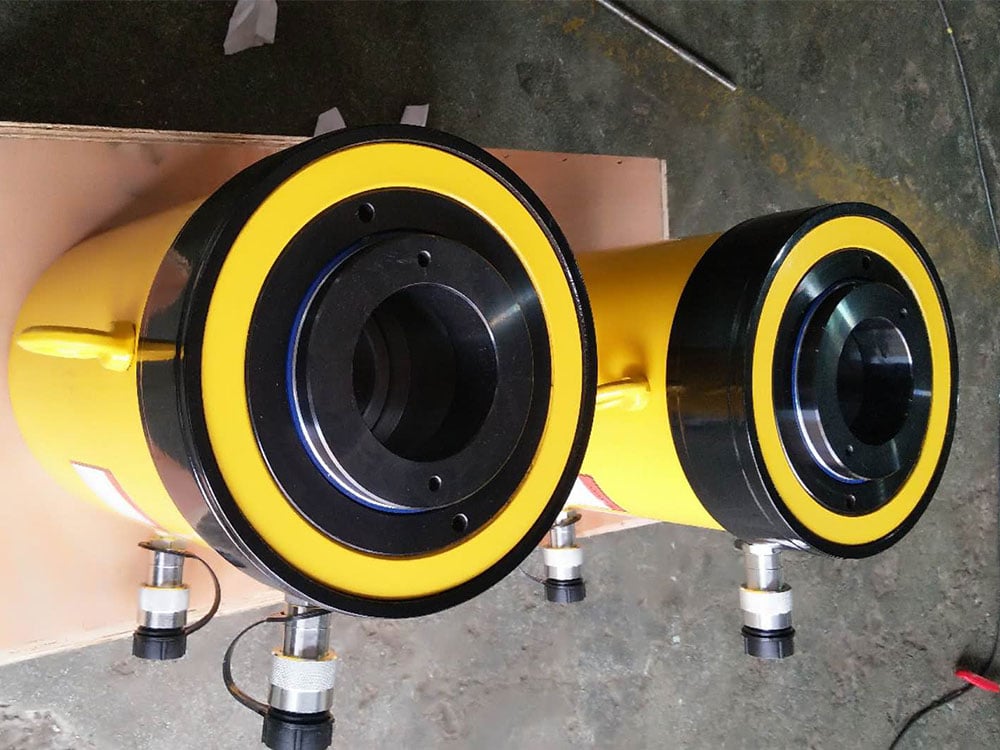

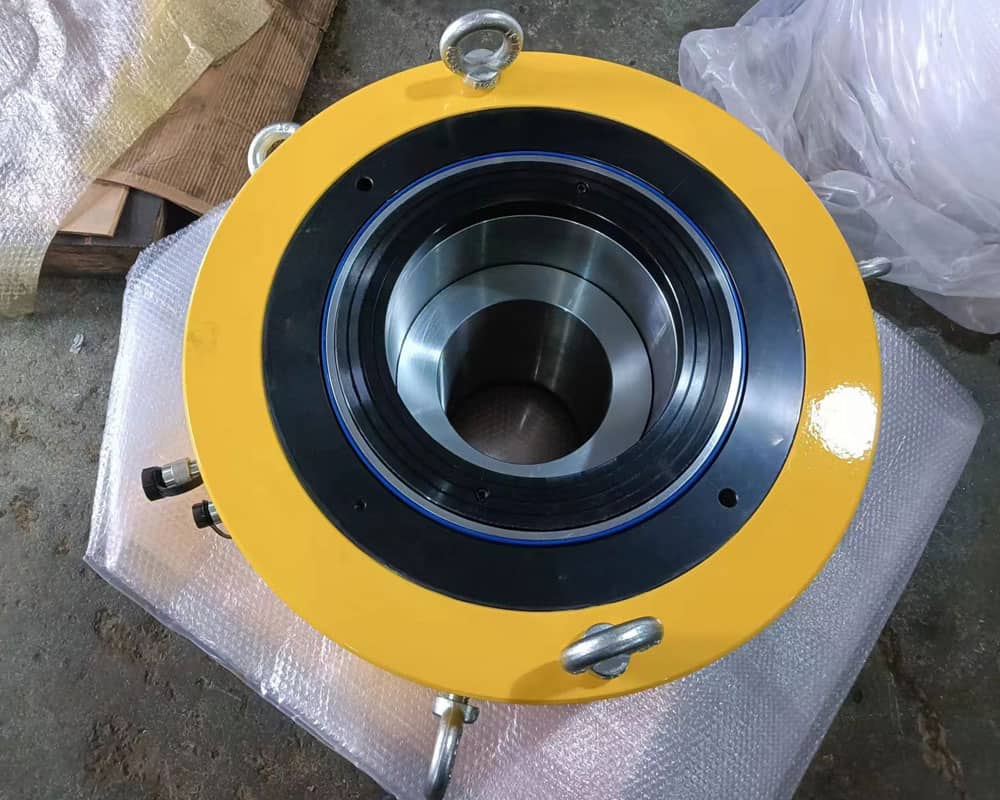

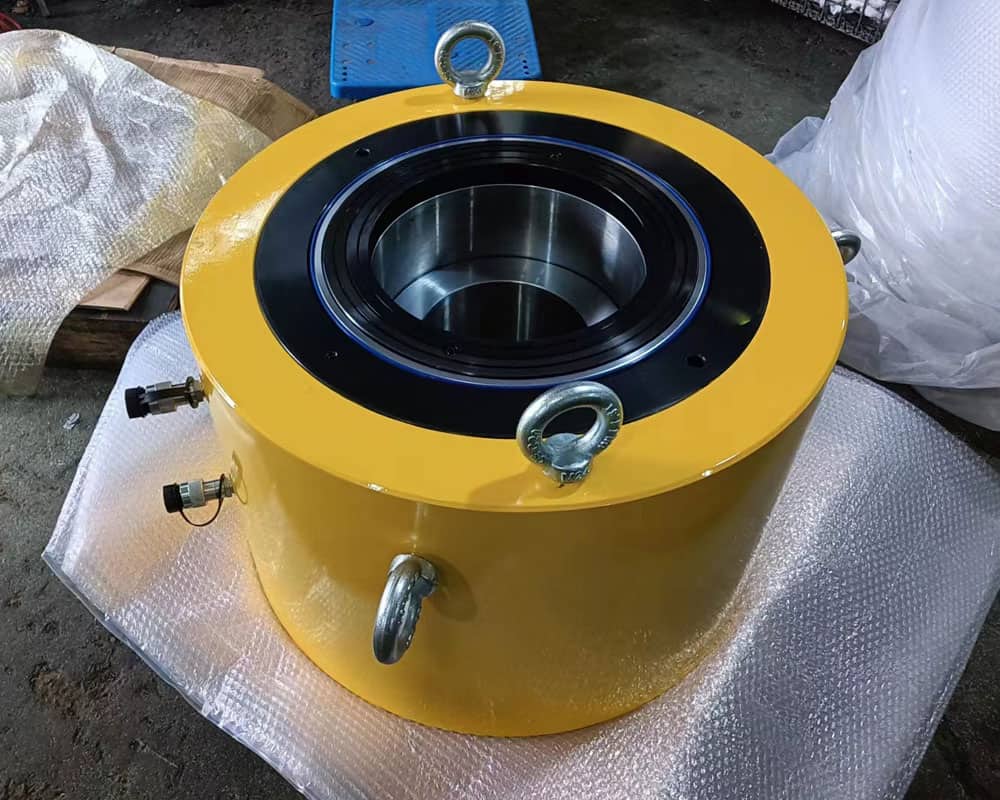

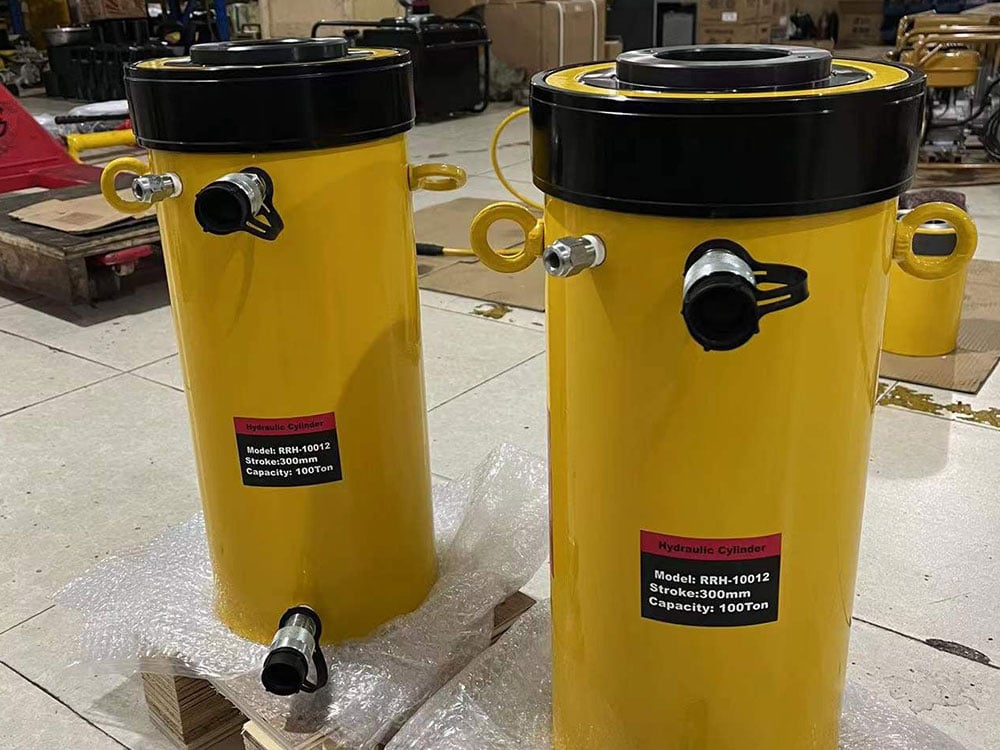

Галерея изображений
CE сертификация
Характеристики
| Максимальное рабочее давление (бар) | 700 |
| Класс грузоподъемности (тоннаж) | 60 |
| Максимальное выдвижение цилиндра (кН) | 576 |
| Максимальная грузоподъемность цилиндра втягивания (кН) | 380 |
| Ход (мм) | 166 |
| Высота в сложенном состоянии A (мм) | 323 |
| Расширенная высота B (мм) | 489 |
| Тип возврата | Двустороннего действия, гидравлический возврат |
| Тип плунжера | Полый |
| Материалы | CR40 |
| Выдвижение эффективной площади цилиндра (см2) | 87.4 |
| Втягивание эффективной площади цилиндра (см2) | 56.2 |
| Увеличение емкости масла (см3) | 1451 |
| Емкость масла втягивается (см3) | 891 |
| Обработка поверхности | Запеченная эмаль |
| сцепка | 3 / 8НПТ-18 |
| Вес (кг) | 35 |

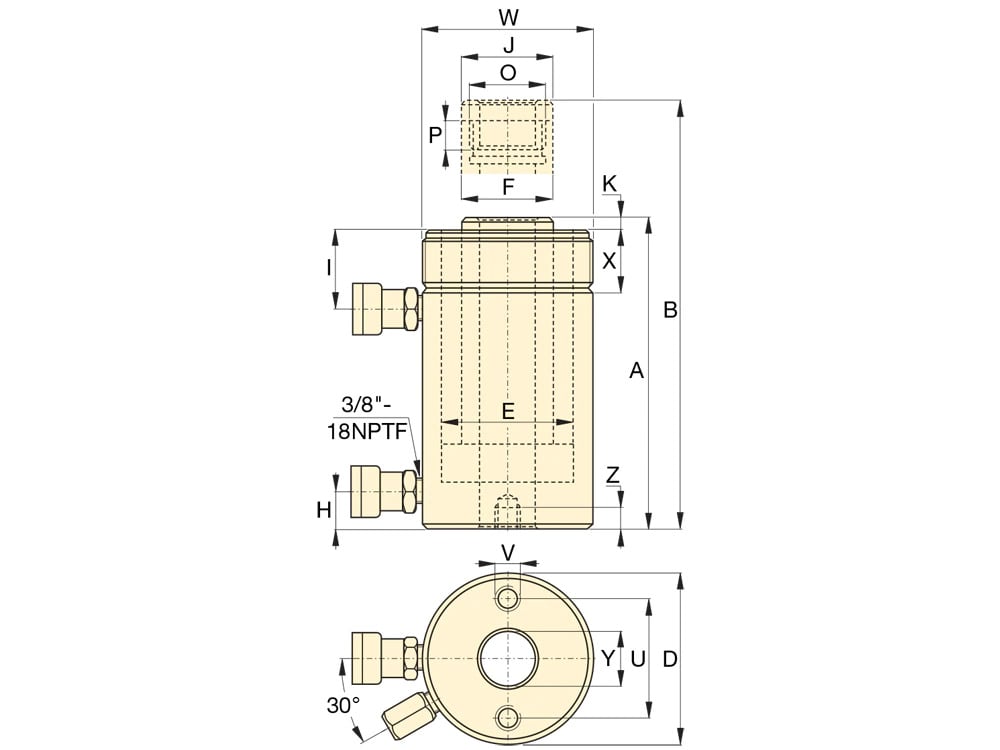

Габаритные размеры:
| Сложенная высота/мм(A) | 323.0 |
| Увеличенная высота/мм (B) | 489.0 |
| Внешний диаметр/мм (D) | 159.0 |
| Диаметр отверстия цилиндра/мм (E) | 123.9 |
| Диаметр плунжера/мм (F) | 92.0 |
| База для продвижения порта/мм (H) | 31.0 |
| Верхнее втягивающее отверстие/мм (I) | 66.0 |
| Диаметр седла/мм (Дж) | 91.0 |
| Седло Протри. От плгр./мм(K) | 12.0 |
| Тема(О) | 2 3/4”-16 |
| Длина резьбы плунжера/мм (P) | 19.0 |
| Нить воротника (Вт) | 6.1/4″ — 12 UNC |
| Длина резьбы воротника/мм(X) | 48.0 |
| Базовое монтажное отверстие Болт Цикл(U) | 130.0 |
| Базовое монтажное отверстие Резьба (V) | 1/2 ”-13 |
| Базовое монтажное отверстие Глубина резьбы/мм (Z) | 14.0 |
| Диаметр центрального отверстия/мм (Y) | 53.8 |
Сравнение серий
| Номер модели | Емкость / тонна | Ход / мм | Толкайте Макс. Емкость цилиндра/кН | Максимальная мощность цилиндра тяги/кН | Эффективная площадь толкающего цилиндра/см2 | Эффективная площадь тягового цилиндра/см2 | Вместимость толкающего масла/см3 | Потяните Емкость масла/см3 | Сложенная высота/мм(A) | Увеличенная высота/мм (B) | Внешний диаметр/мм (D) | Диаметр отверстия цилиндра/мм (E) | Диаметр плунжера/мм (F) | База для продвижения порта/мм (H) | Верхнее втягивающее отверстие/мм (I) | Диаметр седла/мм (Дж) | Седло Протри. От плгр./мм(K) | Тема(О) | Длина резьбы плунжера/мм (P) | Нить воротника (Вт) | Длина резьбы воротника/мм(X) | Базовое монтажное отверстие Болт Цикл(U) | Базовое монтажное отверстие Резьба (V) | Базовое монтажное отверстие Глубина резьбы/мм (Z) | Диаметр центрального отверстия/мм (Y) | Вес (кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РРХ-307 | 30.0 | 178.0 | 326.0 | 213.0 | 47.7 | 32.4 | 849.0 | 577.0 | 330.0 | 508.0 | 114.0 | 88.9 | 65.0 | 25.0 | 60.0 | 63.0 | 9.0 | 1 13/16”-16 | 22.0 | 4.1/2″ – 12 ООН | 41.9 | 92.2 | 3/8 ”-16 | 15.7 | 33.3 | 21.0 |
| РРХ-3010 | 30.0 | 258.0 | 326.0 | 213.0 | 47.7 | 32.4 | 1231.0 | 836.0 | 431.0 | 689.0 | 114.0 | 88.9 | 65.0 | 25.0 | 60.0 | 63.0 | 9.0 | 1 13/16”-16 | 22.0 | 4.1/2″ – 12 ООН | 41.9 | 92.2 | 3/8 ”-16 | 15.7 | 33.3 | 27.0 |
| РРХ-603 | 60.0 | 89.0 | 576.0 | 380.0 | 87.4 | 56.2 | 778.0 | 481.0 | 246.0 | 336.0 | 159.0 | 123.9 | 92.0 | 31.0 | 66.0 | 91.0 | 12.0 | 2 3/4”-16 | 19.0 | 6.1/4″ — 12 UNC | 48.0 | 130.0 | 1/2 ”-13 | 14.0 | 53.8 | 28.0 |
| РРХ-606 | 60.0 | 166.0 | 576.0 | 380.0 | 87.4 | 56.2 | 1451.0 | 891.0 | 323.0 | 489.0 | 159.0 | 123.9 | 92.0 | 31.0 | 66.0 | 91.0 | 12.0 | 2 3/4”-16 | 19.0 | 6.1/4″ — 12 UNC | 48.0 | 130.0 | 1/2 ”-13 | 14.0 | 53.8 | 35.0 |
| РРХ-6010 | 60.0 | 257.0 | 576.0 | 380.0 | 87.4 | 56.2 | 2246.0 | 1388.0 | 438.0 | 695.0 | 159.0 | 123.9 | 92.0 | 31.0 | 66.0 | 91.0 | 12.0 | 2 3/4”-16 | 25.0 | 6.1/4″ — 12 UNC | 48.0 | 130.0 | 1/2 ”-13 | 14.0 | 53.8 | 45.0 |
| РРХ-1001 | 95.0 | 38.0 | 931.0 | 612.0 | 135.2 | 87.1 | 514.0 | 331.0 | 165.0 | 203.0 | 212.0 | 165.1 | 127.0 | 38.0 | 44.0 | 126.0 | 12.0 | 4” -16 | 25.0 | – | – | 177.8 | 5/8 ”-11 | 19.0 | 79.2 | 33.0 |
| РРХ-1003 | 95.0 | 76.0 | 931.0 | 612.0 | 135.2 | 87.1 | 1027.0 | 662.0 | 254.0 | 330.0 | 212.0 | 165.1 | 127.0 | 38.0 | 85.0 | 126.0 | 12.0 | 4” -16 | 25.0 | 8.3/8″ – 12 ООН | 59.9 | 177.8 | 5/8 ”-11 | 19.0 | 79.2 | 61.0 |
| РРХ-1006 | 95.0 | 153.0 | 931.0 | 612.0 | 135.2 | 87.1 | 2069.0 | 1333.0 | 342.0 | 495.0 | 212.0 | 165.1 | 127.0 | 38.0 | 85.0 | 126.0 | 12.0 | 4” -16 | 25.0 | 8.3/8″ – 12 ООН | 59.9 | 177.8 | 5/8 ”-11 | 19.0 | 79.2 | 79.0 |
| РРХ-10010 | 95.0 | 257.0 | 931.0 | 612.0 | 135.2 | 87.1 | 3475.0 | 2239.0 | 460.0 | 717.0 | 212.0 | 165.1 | 127.0 | 38.0 | 85.0 | 126.0 | 12.0 | 4” -16 | 25.0 | 8.3/8″ – 12 ООН | 59.9 | 177.8 | 5/8 ”-11 | 19.0 | 79.2 | 107.0 |
| РРХ-1508 | 145.0 | 203.0 | 1429.0 | 718.0 | 196.8 | 102.0 | 3995.0 | 2074.0 | 349.0 | 552.0 | 247.0 | 190.5 | 152.5 | 38.0 | 60.0 | 127.0 | 4.0 | 4 1/4”-12 | 25.0 | * | * | * | * | * | 79.2 | 111.0 |
