Описание

Модель: CLSG-506

Серия: КЛСГ

Ассортимент продукции: Промышленные инструменты

  • Сменные закаленные седла с рифлением входят в стандартную конфигурацию.
  • Грязесъемник плунжера снижает загрязнение, продлевая срок службы цилиндра
  • Встроенное стопорное кольцо обеспечивает защиту поршня от выброса.
  • Одностороннего действия, втягивание груза
  • Покрытие из запеченной эмали для повышения коррозионной стойкости
  • Отверстия для монтажа в основании для легкой фиксации
  • Закаленный и хромированный поршень снижает износ и коррозию
  • Направляющее кольцо из закаленной легированной стали устраняет избыточный ход и обеспечивает поддержку для уменьшения износа от нецентральных нагрузок.
  • Высокопрочный композитный подшипник обеспечивает поддержку нецентральных нагрузок без повреждения стенок цилиндра.
  • Промышленное U-образное уплотнение предотвращает дорогостоящие утечки

Думайте о безопасности

Заявленные производителем значения нагрузки и хода являются максимальными безопасными пределами. Хорошая практика поощряет использование только 80% этих оценок!

Галерея изображений

Высокотоннажные гидравлические цилиндры одностороннего действияВысокотоннажные гидравлические цилиндры одностороннего действияВысокотоннажные гидравлические цилиндрыВысокотоннажные гидравлические цилиндрыВысокотоннажные гидравлические цилиндрыОдиночные гидравлические гидроцилиндрыОдиночные гидравлические гидроцилиндрыОдиночные гидравлические гидроцилиндры

CE сертификация

CE сертификация

Характеристики

Максимальное рабочее давление (бар)700
Класс грузоподъемности (тоннаж)50
Ход (мм)150
Высота в сложенном состоянии A (мм)262
Расширенная высота B (мм)412
Тип возвратаОдностороннего действия, втягивание нагрузки
Тип плунжераSOLID
МатериалыCR40
Выдвижение эффективной площади цилиндра (см2)75.4
Увеличение емкости масла (см3)1155
Обработка поверхностиЗапеченная эмаль
сцепка3 / 8НПТ-18
Вес (кг)23

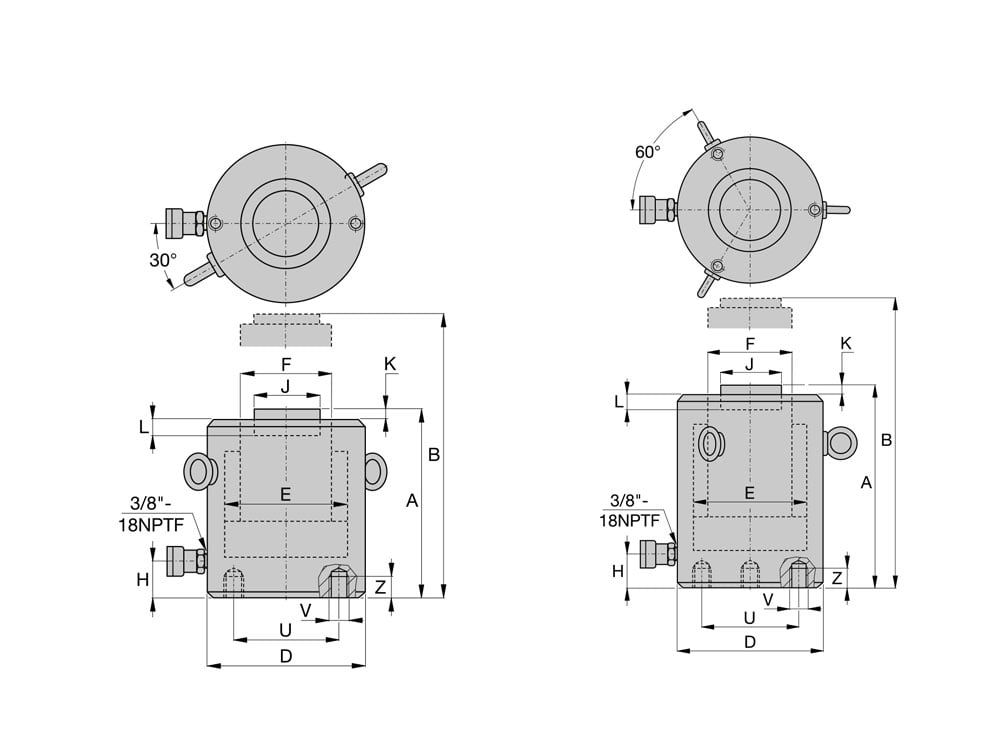

Габаритные размеры:

Сложенная высота/мм(A)262
Увеличенная высота/мм (B)412
Внешний диаметр/мм (D)130
Диаметр отверстия цилиндра/мм (E)99
Диаметр плунжера/мм (F)70
База для продвижения порта/мм (H)52
Стандартный диаметр седла/мм (J)50
Седло Протри. От плгр./мм(K)1
Глубина отверстия плунжера/мм (L)19
Отверстие для болта в основании (U)65
Базовое монтажное отверстие Резьба (V)M12
Базовое монтажное отверстие Глубина резьбы/мм (Z)23
Диаметр седла/мм (J1)50
Высота седла/мм(K1)24
Седло МодельКАТГ-50
ЦЛСГ

Сравнение серий

Номер моделиЕмкость / тоннаХод / ммЭффективная площадь цилиндра/см2Объем масла / см3Сложенная высота/мм(A)Увеличенная высота/мм (B)Внешний диаметр/мм (D)Диаметр отверстия цилиндра/мм (E)Диаметр плунжера/мм (F)База для продвижения порта/мм (H)Стандартный диаметр седла/мм (J)Седло Протри. От плгр./мм(K)Глубина отверстия плунжера/мм (L)Отверстие для болта в основании (U)Базовое монтажное отверстие Резьба (V)Базовое монтажное отверстие Глубина резьбы/мм (Z)Диаметр седла/мм (J1)Высота седла/мм(K1)Седло МодельВес (кг
КЛСГ-502505075.43851622121309970525011965M12235024КАТГ-5017
КЛСГ-5045010075.47702123121309970525011965M12235024КАТГ-5020
КЛСГ-5065015075.411552624121309970525011965M12235024КАТГ-5023
КЛСГ-5085020075.415403125121309970525011965M12235024КАТГ-5027
КЛСГ-50105025075.419243626121309970525011965M12235024КАТГ-5031
КЛСГ-50125030075.423094127121309970525011965M12235024КАТГ-5034
КЛСГ-100210050132.566418223216513095547511995M12237329КАТГ-10028
КЛСГ-1004100100132.5132723233216513095547511995M12237329КАТГ-10033
КЛСГ-1006100150132.5199128243216513095547511995M12237329КАТГ-10040
КЛСГ-1008100200132.5265533253216513095547511995M12237329КАТГ-10050
КЛСГ-10010100250132.5331838263216513095547511995M12237329КАТГ-10061
КЛСГ-10012100300132.5398243273216513095547511995M12237329КАТГ-10071
КЛСГ-150215050202.510101962462051591156194119130M12239131КАТГ-15039
КЛСГ-1504150100202.520202463462051591156194119130M12239131КАТГ-15052
КЛСГ-1506150150202.530282964462051591156194119130M12239131КАТГ-15065
КЛСГ-1508150200202.540383465462051591156194119130M12239131КАТГ-15078
КЛСГ-15010150250202.550483966462051591156194119130M12239131КАТГ-15092
КЛСГ-15012150300202.560584467462051591156194119130M12239131КАТГ-150105
КЛСГ-200220050266133021626623518413567113124165M122311835КАТГ-20055
КЛСГ-2006200150266398931646623518413567113124165M122311835КАТГ-20091
КЛСГ-20012200300266797746676623518413567113124165M122311835КАТГ-200146
КЛСГ-250225050362.7181323528527521616573145124190M122314446КАТГ-25089
КЛСГ-2506250150362.7544233548527521616573145124190M122314446КАТГ-250136
КЛСГ-25012250300362.71088348578527521616573145124190M122314446КАТГ-250207
КЛСГ-3002300504522262312362310241200101177119180M163016062КАТГ-300184
КЛСГ-30063001504526786412562310241200101177119180M163016062КАТГ-300232
КЛСГ-3001230030045213571562862310241200101177119180M163016062КАТГ-300303
КЛСГ-4002400505722860375425350267215114196327205M163019351КАТГ-400270
КЛСГ-40064001505728580475625350267215114196327205M163019351КАТГ-400330
КЛСГ-4001240030057217230625925350267215114196327205M163019351КАТГ-400421
КЛСГ-500250050730.63653419469400305250114228327250M243622863КАТГ-500401
КЛСГ-5006500150730.610959519669400305250114228327250M243622863КАТГ-500480
КЛСГ-50012500300730.621918669969400305250114228327250M243622863КАТГ-500599
КЛСГ-600260050855.34276429479430330270114247327275M243624176КАТГ-600474
КЛСГ-6006600150855.312829529679430330270114247327275M243624176КАТГ-600565
КЛСГ-60012600300855.325659679979430330270114247327275M243624176КАТГ-600701
КЛСГ-80028005011635816474524505387320149297327330M243628775КАТГ-800741
КЛСГ-8006800150116317450574724505387320149297327330M243628775КАТГ-800868
КЛСГ-800128003001163349007241024505387320149297327330M243628775КАТГ-8001058
КЛСГ-1000210005014507255564614560432345174323327375M243631193КАТГ-10001062
КЛСГ-100061000150145021766664814560432345174323327375M243631193КАТГ-10001213
КЛСГ-10001210003001450435328141114560432345174323327375M243631193КАТГ-10001439
