Описание
Модель: РЧ-603
Серия: РЧ
Ассортимент продукции: Промышленные инструменты
- Конструкция полого плунжера позволяет использовать как тянущее, так и толкающее усилие.
- Одностороннего действия, с пружинным возвратом
- Никелированная плавающая центральная трубка для увеличения долговечности продукта.
- Покрытие из запеченной эмали для повышения коррозионной стойкости
- Резьба воротника для легкой фиксации
- Грязесъемник плунжера снижает загрязнение, продлевая срок службы цилиндра
- Закаленный и хромированный поршень снижает износ и коррозию
- Направляющее кольцо из закаленной легированной стали устраняет избыточный ход и обеспечивает поддержку для уменьшения износа от нецентральных нагрузок.
- Высокопрочный композитный подшипник обеспечивает поддержку нецентральных нагрузок без повреждения стенок цилиндра.
- Промышленное U-образное уплотнение предотвращает дорогостоящие утечки
Думайте о безопасности
Заявленные производителем значения нагрузки и хода являются максимальными безопасными пределами. Хорошая практика поощряет использование только 80% этих оценок!

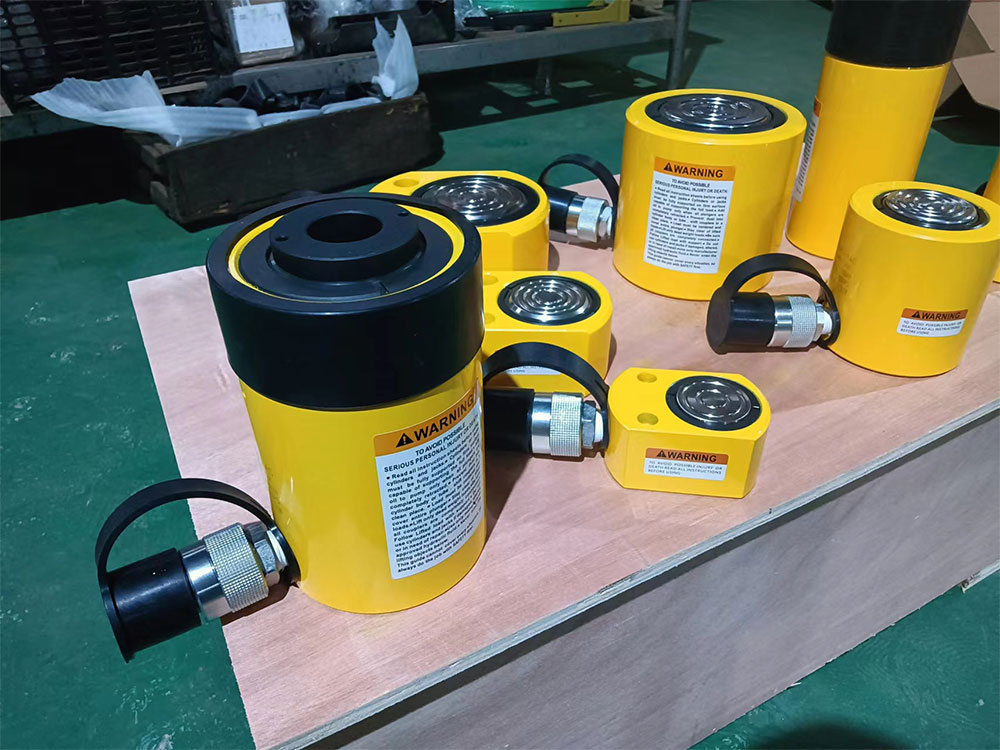

Галерея изображений
CE сертификация
Характеристики
| Максимальное рабочее давление (бар) | 700 |
| Класс грузоподъемности (тоннаж) | 60 |
| Ход (мм) | 76 |
| Высота в сложенном состоянии A (мм) | 246 |
| Расширенная высота B (мм) | 322 |
| Тип возврата | Одностороннего действия, пружинный возврат |
| Тип плунжера | Полый |
| Материалы | CR40 |
| Выдвижение эффективной площади цилиндра (см2) | 87.5 |
| Увеличение емкости масла (см3) | 629 |
| Обработка поверхности | Запеченная эмаль |
| сцепка | 3 / 8НПТ-18 |
| Вес (кг) | 27.4 |
Габаритные размеры:
| Сложенная высота/мм(A) | 246 |
| Увеличенная высота/мм (B) | 322 |
| Внешний диаметр/мм (D) | 159 |
| Диаметр плунжера/мм (F) | 92 |
| Отверстия для крепления к основанию Болт Окружность/мм (U) | 130.3 |
| Базовые монтажные отверстия Резьба (V) | 1/2"-13 UNC |
| Базовые монтажные отверстия Глубина резьбы/мм (Z) | 14 |
| Нить воротника (Вт) | 6 1/4”-12 UNC |
| Длина резьбы воротника/мм(X) | 48 |
| Диаметр центрального отверстия/мм (Y) | 53.8 |
Сравнение серий
| Номер модели | Емкость / тонна | Ход / мм | Эффективная площадь цилиндра/см2 | Объем масла / см3 | Сложенная высота/мм(A) | Увеличенная высота/мм (B) | Внешний диаметр/мм (D) | Диаметр плунжера/мм (F) | Отверстия для крепления к основанию Болт Окружность/мм (U) | Базовые монтажные отверстия Резьба (V) | Базовые монтажные отверстия Глубина резьбы/мм (Z) | Нить воротника (Вт) | Длина резьбы воротника/мм(X) | Диаметр центрального отверстия/мм (Y) | Вес (кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RCH-120 | 13 | 8 | 18.5 | 14 | 55 | 63 | 70 | 35 | 50.8 | 5/16 ″ -18 UNC | 9 | 2 3/4″-16 ООН | 30 | 19.6 | 1.5 |
| RCH-121 | 13 | 42 | 18.5 | 75 | 120 | 162 | 70 | 35 | * | * | * | 2 3/4″-16 ООН | 30 | 19.6 | 2.8 |
| RCH-123 | 13 | 76 | 18.5 | 136 | 184 | 260 | 70 | 35 | 50.8 | 5/16 ″ -18 UNC | 9 | 2 3/4″-16 ООН | 30 | 19.6 | 4.4 |
| RCH-202 | 20 | 49 | 32.8 | 150 | 162 | 211 | 99 | 55 | 82.6 | 3/8"-16 UNC | 9.5 | 3 7/8”-12 ООН | 38 | 26.9 | 7.3 |
| RCH-206 | 20 | 155 | 32.8 | 476 | 306 | 461 | 99 | 55 | 82.6 | 3/8"-16 UNC | 9.5 | 3 7/8”-12 ООН | 38 | 26.9 | 13.4 |
| RCH-302 | 30 | 64 | 47.7 | 298 | 178 | 242 | 115 | 65 | 92.2 | 3/8"-16 UNC | 14 | 4 1/2“-12 ООН | 42 | 33.3 | 10.5 |
| RCH-306 | 30 | 155 | 47.7 | 722 | 330 | 485 | 115 | 65 | 92.2 | 3/8"-16 UNC | 14 | 4 1/2“-12 ООН | 42 | 33.3 | 19.3 |
| RCH-603 | 60 | 76 | 87.5 | 629 | 246 | 322 | 159 | 92 | 130.3 | 1/2"-13 UNC | 14 | 6 1/4”-12 UNC | 48 | 53.8 | 27.4 |
| RCH-606 | 60 | 153 | 87.5 | 1259 | 323 | 476 | 159 | 92 | 130.3 | 1/2"-13 UNC | 14 | 6 1/4”-12 UNC | 48 | 53.8 | 34.8 |
| RCH-1003 | 95 | 76 | 135.3 | 1011 | 254 | 330 | 212 | 127 | 177.8 | 5/8”-11 UNC | 20 | 8 3/8“-12 ООН | 60 | 79 | 59.5 |
