Описание

Модель: RCS-201

Серия: РКС

Ассортимент продукции: Промышленные инструменты

  • Легкая, низкопрофильная конструкция для использования в ограниченном пространстве
  • Покрытие из запеченной эмали для повышения коррозионной стойкости
  • Грязесъемник плунжера снижает загрязнение, продлевая срок службы цилиндра
  • Рифленый конец плунжера с резьбовыми отверстиями для установки наклонных седел
  • Плунжеры из плакированной стали
  • Пружинный возврат одностороннего действия
  • Закаленный и хромированный поршень снижает износ и коррозию
  • Промышленное U-образное уплотнение предотвращает дорогостоящие утечки
  • Встроенная ручка на RCS-1002 для удобной переноски
  • Направляющее кольцо из закаленной легированной стали исключает перебег и обеспечивает поддержку для снижения износа из-за нецентральных нагрузок.

Думайте о безопасности

Заявленные производителем значения нагрузки и хода являются максимальными безопасными пределами. Хорошая практика поощряет использование только 80% этих оценок!

Характеристики

Максимальное рабочее давление (бар)700
Класс грузоподъемности (тоннаж)20
Ход (мм)45
Высота в сложенном состоянии A (мм)98
Расширенная высота B (мм)143
Тип возвратаОдностороннего действия, пружинный возврат
Тип плунжераSOLID
МатериалыCR40
Выдвижение эффективной площади цилиндра (см2)28.3
Увеличение емкости масла (см3)129
Обработка поверхностиЗапеченная эмаль
сцепка3 / 8НПТ-18
Вес (кг)4.7

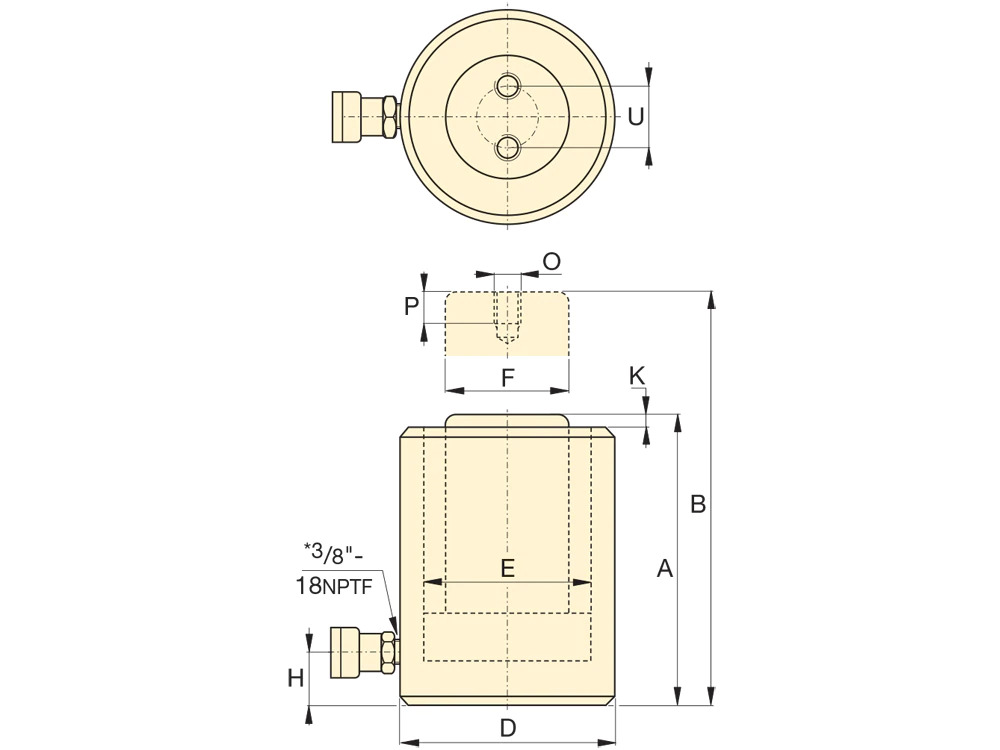

Габаритные размеры:

Сложенная высота/мм(A)98
Увеличенная высота/мм (B)143
Внешний диаметр/мм (D)92
Диаметр отверстия цилиндра/мм (E)60.5
Диаметр плунжера/мм (F)51
База для продвижения порта/мм (H)17
Выступ плунжера от основания/мм(K)3
Отверстия для крепления к основанию Болт Окружность/мм (U)39
Базовые монтажные отверстия Резьба (V)M5
Базовые монтажные отверстия Глубина резьбы/мм (Z)8
РКС 1000

Сравнение серий

Номер моделиЕмкость / тоннаХод / ммЭффективная площадь цилиндра/см2Объем масла / см3Сложенная высота/мм(A)Увеличенная высота/мм (B)Внешний диаметр/мм (D)Диаметр отверстия цилиндра/мм (E)Диаметр плунжера/мм (F)База для продвижения порта/мм (H)Выступ плунжера от основания/мм(K)Отверстия для крепления к основанию Болт Окружность/мм (U)Базовые монтажные отверстия Резьба (V)Базовые монтажные отверстия Глубина резьбы/мм (Z)Вес (кг
РКС-101103814.455881266942.93817526M484.1
РКС-201204528.3129981439260.55117339M584.7
РКС-302306241.826111718010273.26619339M586.8
РКС-502456063.637312218212488.97023239M5810.1
РКС-10029057132.87221411981651279231155M81119.2
