Описание
Модель: CLP-1002
Серия: ЦЛП
Ассортимент продукции: Промышленные инструменты
- Стопорная гайка обеспечивает механическое удержание нагрузки для безопасной рабочей среды
- Интегрированное наклонное седло допускает смещение до 5 градусов.
- Чрезвычайно низкая высота для использования в ограниченном пространстве
- Сопротивление боковой нагрузке 10 % от максимальной грузоподъемности
- Порт перелива как ограничитель хода для предотвращения выброса плунжера
- Одностороннего действия, возврат под нагрузкой
- Грязесъемник плунжера снижает загрязнение, продлевая срок службы цилиндра
- Покрытие из запеченной эмали для повышения коррозионной стойкости
- Закаленный и хромированный поршень снижает износ и коррозию
- Направляющее кольцо из закаленной легированной стали устраняет избыточный ход и обеспечивает поддержку для уменьшения износа от нецентральных нагрузок.
- Высокопрочный композитный подшипник обеспечивает поддержку нецентральных нагрузок без повреждения стенок цилиндра.
- Промышленное U-образное уплотнение предотвращает дорогостоящие утечки
Думайте о безопасности
Заявленные производителем значения нагрузки и хода являются максимальными безопасными пределами. Хорошая практика поощряет использование только 80% этих оценок!

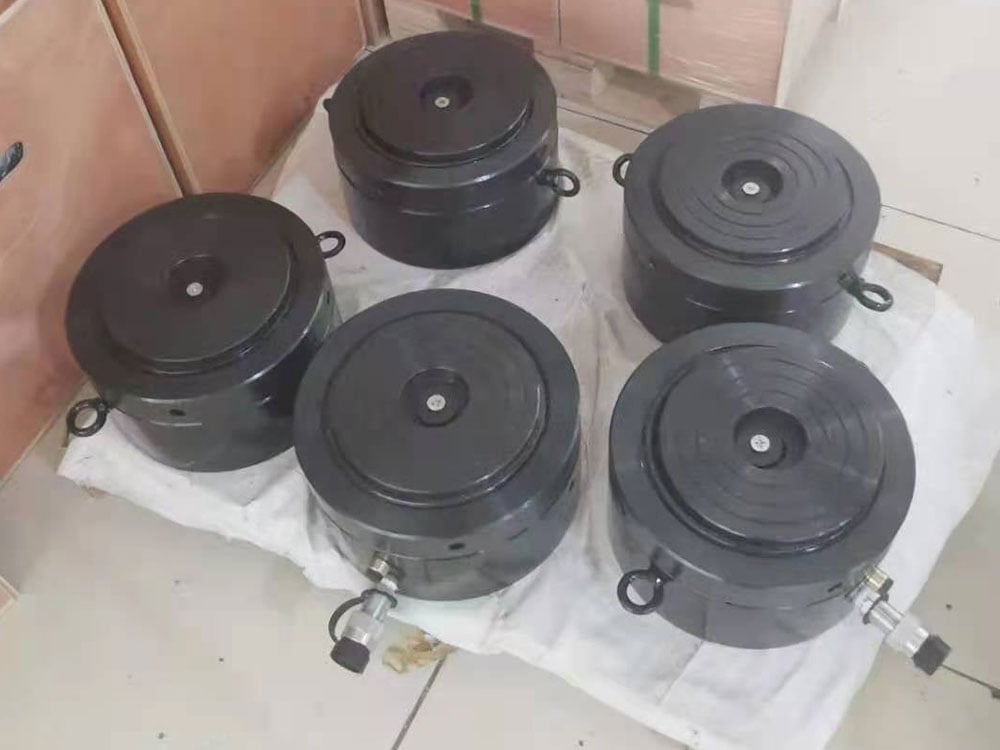

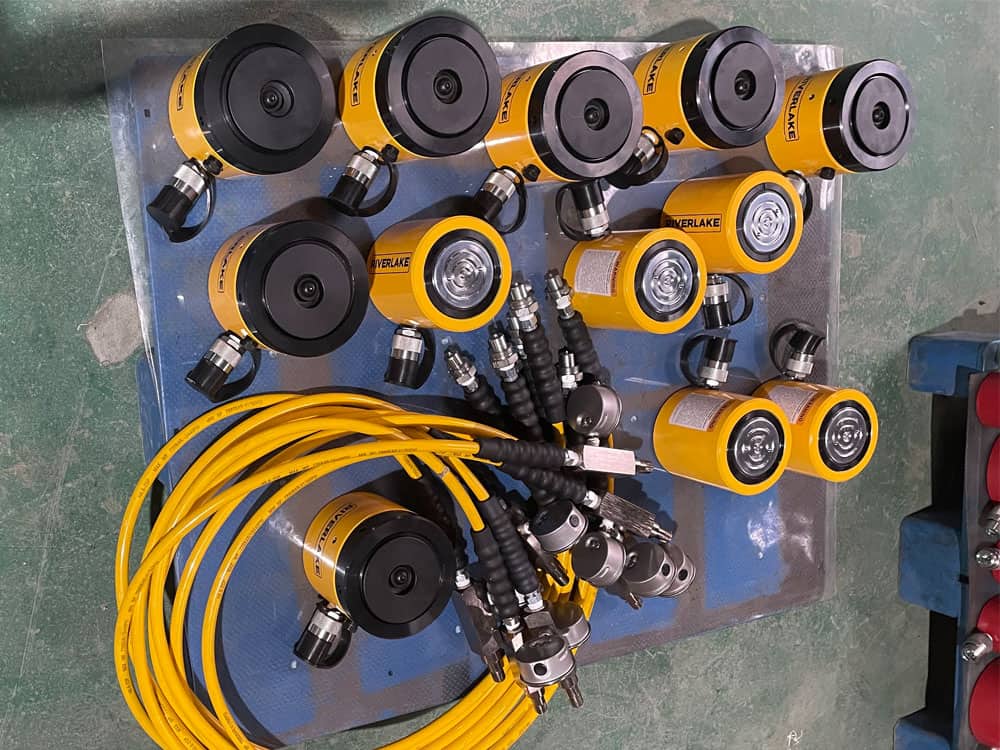

Галерея изображений

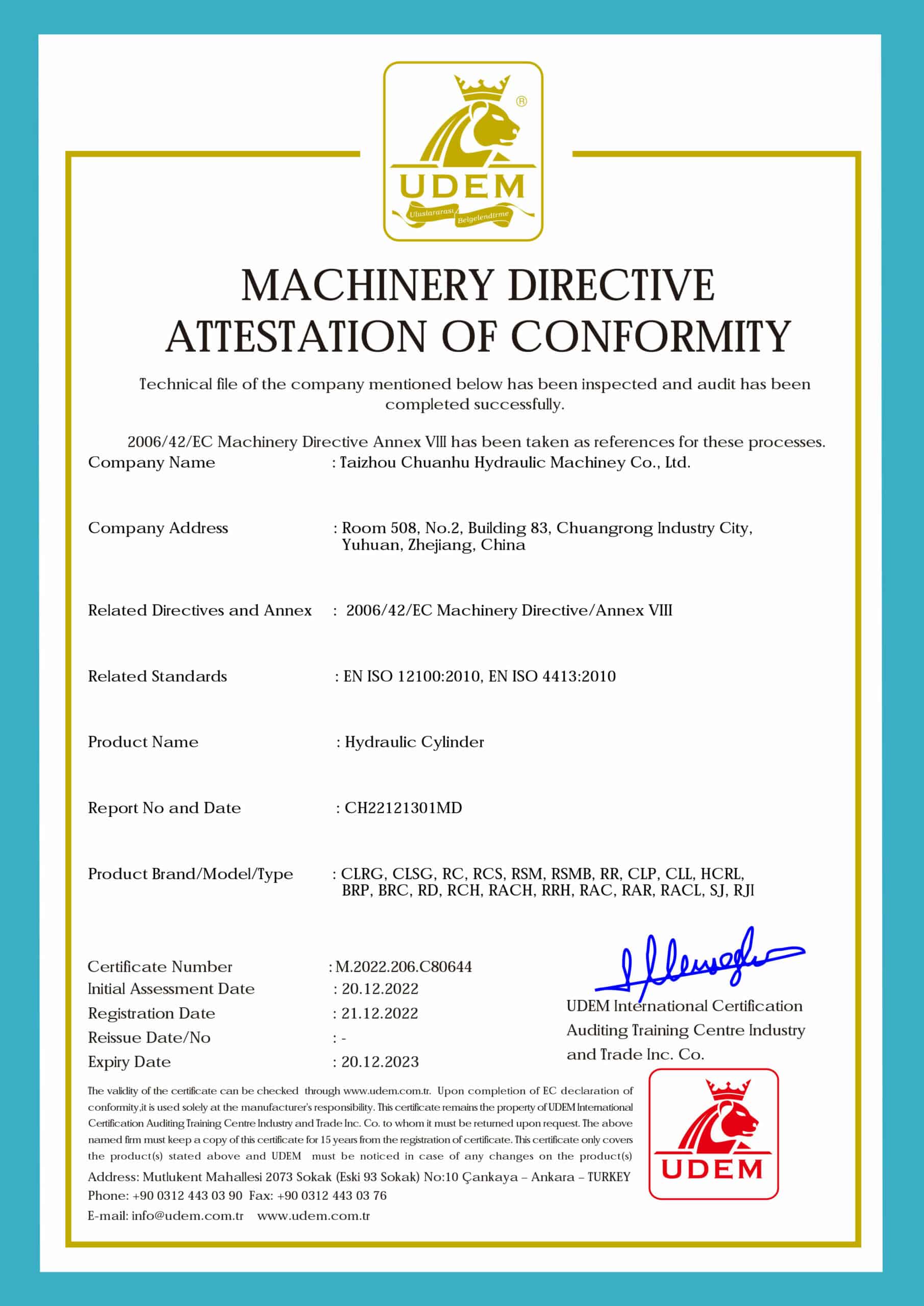

CE сертификация
Характеристики
| Максимальное рабочее давление (бар) | 700 |
| Класс грузоподъемности (тоннаж) | 100 |
| Ход (мм) | 50 |
| Высота в сложенном состоянии A (мм) | 137 |
| Расширенная высота B (мм) | 187 |
| Тип возврата | Одностороннего действия, возврат нагрузки |
| Тип плунжера | SOLID |
| Материалы | CR40 |
| Выдвижение эффективной площади цилиндра (см2) | 143.1 |
| Увеличение емкости масла (см3) | 715 |
| Сопротивление боковой нагрузке максимальной емкости (в процентах) | 10% |
| Обработка поверхности | Запеченная эмаль |
| сцепка | 3 / 8НПТ-18 |
| Вес (кг) | 23.5 |
Габаритные размеры:
| Сложенная высота/мм(A) | 137.00 |
| Увеличенная высота/мм (B) | 187.00 |
| Внешний диаметр/мм (D) | 175 |
| Диаметр отверстия цилиндра/мм (E) | 126 |
| Диаметр плунжера/мм (F) | TR134.5 х 6 |
| База для продвижения порта/мм (H) | 21 |
| Стандартный диаметр седла/мм (J) | 126 |
| Седло Протри. От плгр./мм(K) | 8 |
| Седло Макс. Угол наклона (R) | 5 ℃ |
| Стопорная гайка Высота/мм(S) | 31 |
Сравнение серий
| Номер модели | Емкость / тонна | Ход / мм | Эффективная площадь цилиндра/см2 | Объем масла / см3 | Сложенная высота/мм(A) | Увеличенная высота/мм (B) | Внешний диаметр/мм (D) | Диаметр отверстия цилиндра/мм (E) | Диаметр плунжера/мм (F) | База для продвижения порта/мм (H) | Стандартный диаметр седла/мм (J) | Седло Протри. От плгр./мм(K) | Седло Макс. Угол наклона (R) | Стопорная гайка Высота/мм(S) | Вес (кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КЛП-602 | 60 | 50 | 86.6 | 433 | 125.00 | 175.00 | 140 | 96 | ТР104 Х4 | 19 | 96 | 6 | 5 ℃ | 28 | 14.5 |
| КЛП-1002 | 100 | 50 | 143.1 | 715 | 137.00 | 187.00 | 175 | 126 | TR134.5 х 6 | 21 | 126 | 8 | 5 ℃ | 31 | 23.5 |
| КЛП-1602 | 160 | 45 | 226.9 | 1021 | 148.00 | 193.00 | 220 | 159 | TR170 х 6 | 27 | 160 | 9 | 5 ℃ | 40 | 41.5 |
| КЛП-2002 | 200 | 45 | 283.4 | 1275 | 155.00 | 200.00 | 245 | 180 | ТР 190 Х6 | 30 | 180 | 10 | 5 ℃ | 43 | 57 |
| КЛП-2502 | 250 | 45 | 362.9 | 1633 | 159.00 | 204.00 | 275 | 200 | TR215 х 6 | 32 | 200 | 11 | 5 ℃ | 44 | 74 |
| КЛП-4002 | 400 | 45 | 551.3 | 2481 | 178.00 | 223.00 | 350 | 250 | TR265 х 6 | 39 | 250 | 11 | 4 ℃ | 55 | 134 |
| КЛП-5002 | 520 | 45 | 730.3 | 3286 | 192.00 | 237.00 | 400 | 290 | TR305 х 6 | 48 | 290 | 10 | 3 ℃ | 62 | 189 |
