Описание
Модель: RSM1000
Серия: РСМ
Ассортимент продукции: Промышленные инструменты
- Компактная плоская конструкция для использования там, где большинство других цилиндров не подходят
- Одностороннего действия, с пружинным возвратом
- Монтажные отверстия для легкого крепления

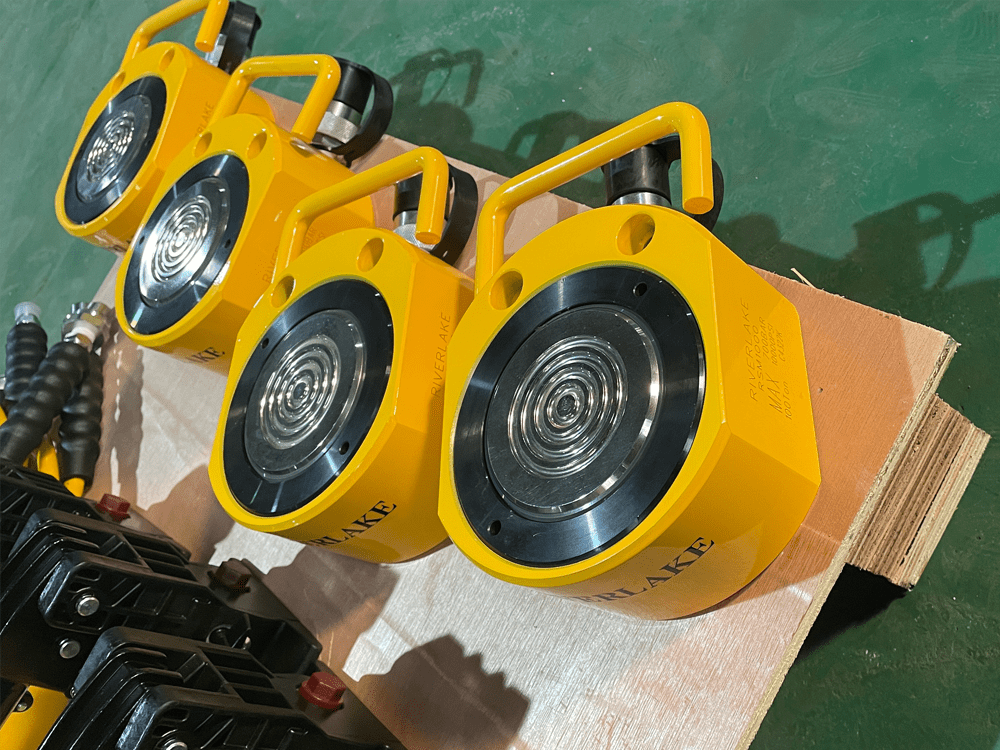

- RSM-750,1000 и 1500 имеют ручки для удобной переноски.
- Покрытие из запеченной эмали для повышения коррозионной стойкости
- Плунжеры из высококачественной стали с твердым хромированием
- Концы плунжера с пазами не требуют седла
- Грязесъемник плунжера снижает загрязнение, продлевая срок службы цилиндра
- Закаленный и хромированный поршень снижает износ и коррозию
- Промышленное U-образное уплотнение предотвращает дорогостоящие утечки
- Направляющее кольцо из закаленной легированной стали устраняет избыточный ход и обеспечивает поддержку для уменьшения износа от нецентральных нагрузок.
Думайте о безопасности
Заявленные производителем значения нагрузки и хода являются максимальными безопасными пределами. Хорошая практика поощряет использование только 80% этих оценок!

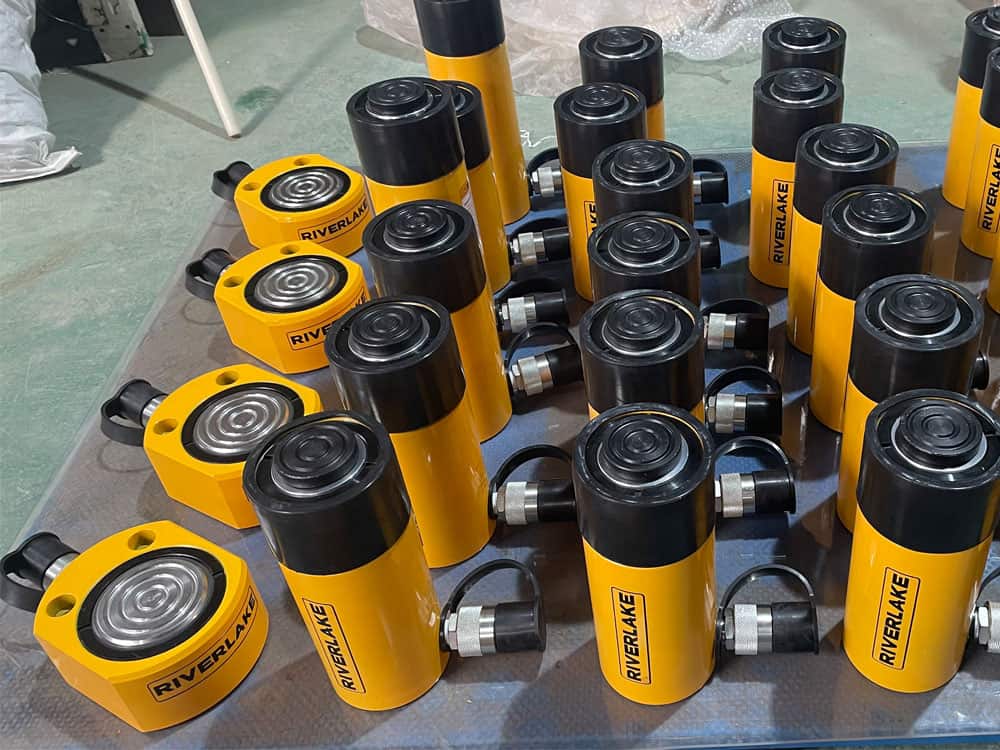

Галерея изображений
CE сертификация
Характеристики
| Максимальное рабочее давление (бар) | 700 |
| Класс грузоподъемности (тоннаж) | 90 |
| Ход (мм) | 16 |
| Высота в сложенном состоянии A (мм) | 86 |
| Расширенная высота B (мм) | 102 |
| Тип возврата | Одностороннего действия, пружинный возврат |
| Тип плунжера | SOLID |
| Материалы | CR40 |
| Выдвижение эффективной площади цилиндра (см2) | 126.8 |
| Увеличение емкости масла (см3) | 203 |
| Обработка поверхности | Запеченная эмаль |
| сцепка | 3 / 8НПТ-18 |
| Вес (кг) | 14.5 |
Габаритные размеры:
| Сложенная высота/мм(A) | 86 |
| Увеличенная высота/мм (B) | 102 |
| Внешний диаметр/мм (D) | 178 × 153 |
| Диаметр отверстия цилиндра/мм (E) | 127 |
| Диаметр плунжера/мм (F) | 92 |
| База для продвижения порта/мм (H) | 19 |
| Выступ плунжера от основания/мм(K) | 2 |
| Плунжер к плг. Отверстие/мм(м) | 74 |
| Отверстия для крепления к основанию Болт Окружность/мм (U1) | 76.2 |
| Базовые монтажные отверстия диаметр/мм (V) | 13.5 |
| Монтажное отверстие Диаметр отверстия/мм | 20.6 |
| Глубина монтажного отверстия/мм | 14.2 |
Сравнение серий
| Номер модели | Емкость / тонна | Ход / мм | Эффективная площадь цилиндра/см2 | Объем масла / см3 | Сложенная высота/мм(A) | Увеличенная высота/мм (B) | Внешний диаметр/мм (D) | Диаметр отверстия цилиндра/мм (E) | Диаметр плунжера/мм (F) | База для продвижения порта/мм (H) | Выступ плунжера от основания/мм(K) | Плунжер к плг. Отверстие/мм(м) | Отверстия для крепления к основанию Болт Окружность/мм (U1) | Базовые монтажные отверстия диаметр/мм (V) | Монтажное отверстие Диаметр отверстия/мм | Глубина монтажного отверстия/мм | Вес (кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РСМ-50 | 5 | 6 | 7.1 | 4.3 | 33 | 39 | 59 × 42 | 28.7 | 25 | 16 | 1 | 22 | 28.5 | 5.5 | 9.1 | 4.3 | 1 |
| РСМ-100 | 10 | 10 | 14.5 | 16 | 42 | 55 | 83 × 56 | 42.9 | 38 | 19 | 1 | 34 | 36.6 | 7.1 | 10.7 | 7.9 | 1.4 |
| РСМ-200 | 20 | 11 | 28.6 | 31 | 51 | 63 | 101 × 76 | 60.5 | 51 | 19 | 1 | 39 | 49.3 | 10 | 15.1 | 9.9 | 3.1 |
| РСМ-300 | 30 | 13 | 42 | 55 | 58.5 | 71 | 117 × 95 | 73.2 | 66 | 19 | 2 | 44 | 52.3 | 10 | 15.9 | 11.2 | 4.5 |
| РСМ-500 | 45 | 16 | 62.1 | 99 | 67 | 83 | 140 × 114 | 88.9 | 70 | 19 | 2 | 53 | 66.5 | 11 | 19 | 12.7 | 6.8 |
| РСМ-750 | 75 | 16 | 102.7 | 164 | 79 | 95 | 165 × 139 | 114.3 | 83 | 19 | 2 | 66 | 78.2 | 13.5 | 20.6 | 14.2 | 11.4 |
| РСМ-1000 | 90 | 16 | 126.8 | 203 | 86 | 102 | 178 × 153 | 127 | 92 | 19 | 2 | 74 | 76.2 | 13.5 | 20.6 | 14.2 | 14.5 |
| РСМ-1500 | 150 | 16 | 198.1 | 317 | 100 | 116 | 215 × 190 | 158.8 | 115 | 23 | 2 | 82 | 117.3 | 13.5 | 20.6 | 14.2 | 26.3 |
